Un ami a récemment grillé son EQ6 en intervertissant la polarité d’alimentation, ouch ! Il pensait devoir changer la « carte mère » car plus rien ne répondait et la LED ne s’allumée même plus. Je ne suis pas expert en électronique mais lui ai quand même proposé d’y jeter un œil…

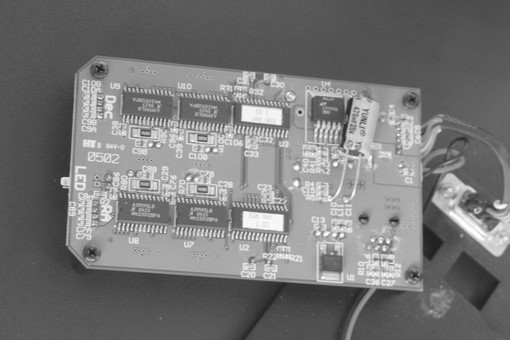

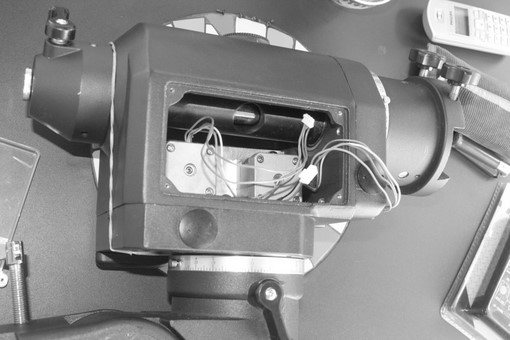

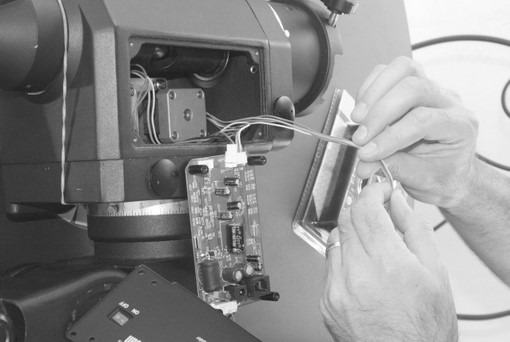

Après ouverture de la monture, nous nous sommes rapidement rendu compte qu’un condensateur électrochimique avait souffert (ces petites bêtes n’aiment pas trop se voir branchées à l’envers).

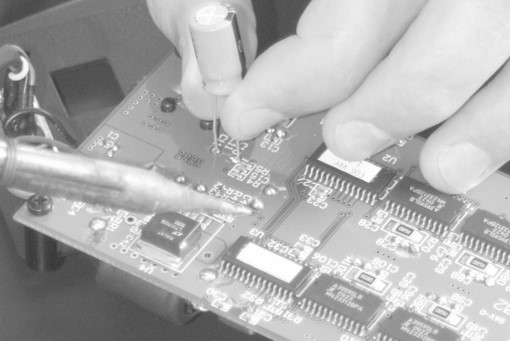

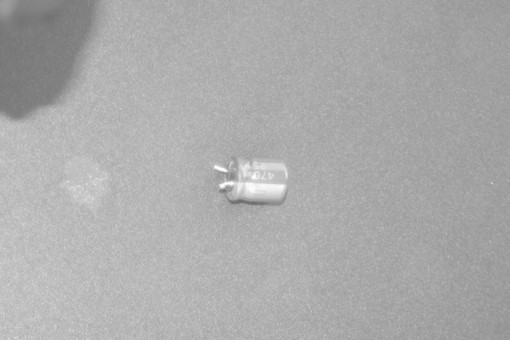

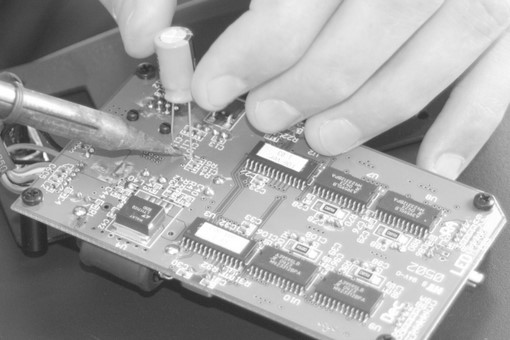

Il s’agissait d’un condensateur de filtrage de 470uF, 25V. Par chance j’avais ça en stock, par contre mon modèle était trop haut pour prendre la place de l’original (entre la carte mère et la face avant). Qu’a cela ne tienne, il y avait de la place de l’autre coté de la carte mère ! En faisant bien attention à la polarité je l’ai donc soudé de l’autre coté (coté moteurs).

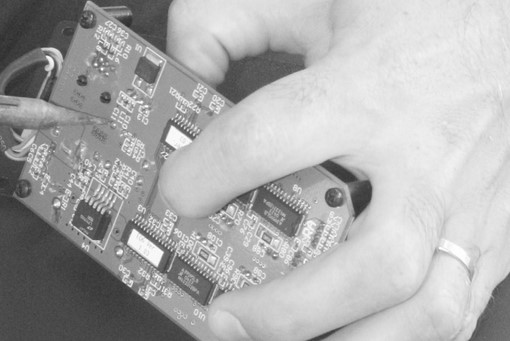

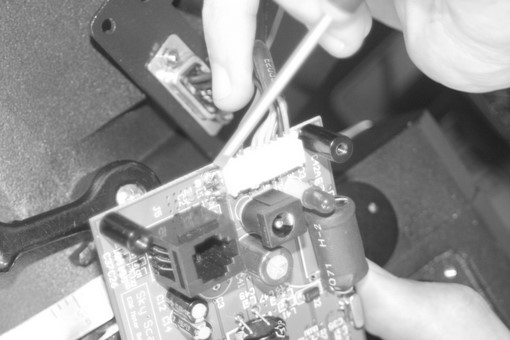

Avant de tout remonter on rebranche l’alim et là mauvaise surprise, ça ne marche toujours pas ! Je sors le multimètre et me rend compte qu’une diode de protection est morte (je mesure 12V à l’entrée et seulement 5V à la sortie). Ne connaissant pas la valeur de la diode (composant CMS donc très petit et illisible) je propose à mon ami de la ponter en lui expliquant que si, par chance, ça marche il lui faudra faire désormais très attention à l’inversion de polarité car sa carte ne sera alors plus du tout protégée. Il me dit que « perdue pour perdue » autant tenter l’impossible… Je shunte donc la diode et on rebranche à nouveau pour tester…

Miracle !!! La monture ronronne à nouveau, l’écran de la raquette s’allume, bref elle marche !!!

Nous avons passé toute les nuits de la semaine à observer et il n’a eu aucun soucis avec sa monture… Cout total de la réparation : 0€ et 20mn de perdues au lieu de 200€ et certainement plusieurs jours d’attente avant d’être livré. Par sécurité j’ai également re-câblé sa boite à jus.

Si vous connaissez le même genre de mésaventure n’hésitez pas à me contacter, je serai peut être en mesure de vous aider…

Merci à Julio Corredera pour les photos illustrant ce billet.
