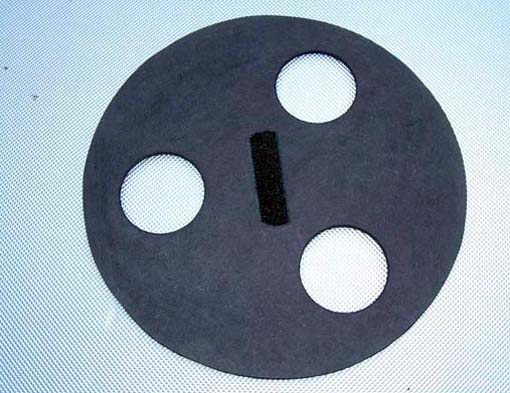

Le masque de Hartman est devenu pour moi un outil indispensable pour la mise au point et la collimation de mon Schmidt Cassegrain. Ce n’est rien de plus qu’un morceau de carton avec quelques trous, facile à fabriquer et très peu onéreux.

Je vous propose ici de fabriquer votre masque de Hartman !

Ce dont vous avez besoin :

  • Un morceau de carton légèrement plus grand que l’ouverture de votre télescope
  • Un cutter
  • Une règle et/ou un mètre de couturière
  • Un compas
  • Un rapporteur d’angles
  • Une paire de ciseaux
  • Un crayon

Procédure :

  • Mesurez le diamètre interne de votre télescope.
  • Avec votre compas tracez sur le carton un cercle de ce diamètre.
  • Mesurez le diamètre du support de miroir secondaire de votre télescope.
  • Tracez sur le carton un autre cercle de ce diamètre.
  • Maintenant tracez une ligne allant du centre des cercles jusqu’au bord du plus grand cercle.
  • Utilisez le rapporteur d’angle pour tracer une ligne à 120º de la première ligne, également du centre des cercles jusqu’au bord du plus grand cercle.

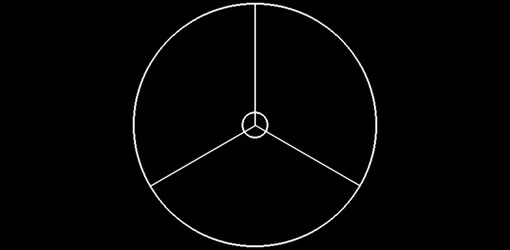

  • Répétez l’opération à partir de la nouvelle ligne tracée, vous devriez obtenir un tracé identique à ceci :

  • Sur chaque ligne à 120º, marquez un point à 3cm du bord du plus grand cercle.
  • Utilisez ces trois points comme centres de trois cercles de 2cm de rayon.

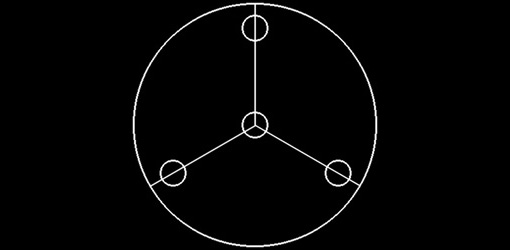

Ca y est, votre disque de Hartman est entièrement tracé. Il ne vous reste plus qu’à découper le grand cercle aux ciseaux et les cercles intérieurs au cutter…
