La création des flats est un processus indispensable en astrophotographie mais réaliser de bons flats peut sembler compliqué au début… Ce tutoriel a pour but de vous guider dans la réalisation de flats de qualité, simplement et rapidement !
Pour ce tutoriel j’utilise un panneau flat, une caméra CCD SX Trius H694 et MaximDL 5.24.
Dans un premier temps, il est nécessaire de connaitre la capacité pixel (full-well capacity en anglais) de votre caméra. Pour une caméra CCD 16bits, celle-ci est typiquement de 2^16 = 65535 ADU (Analog Digital Unit ou « pas codeurs » en français). Pour un APN Canon EOS gérant les couleurs sur seulement 14bits, cette valeur sera de 2^14 = 16383 ADU.
Pour obtenir un bon flat, il faut réussir à trouver la durée de pose idéale permettant de ne « remplir » que 1/3 environ de cette capacité.
Donc, pour obtenir un bon flat avec une caméra CCD 16bits, on ne voudra « remplir » que 65535 / 3 = 21845, valeur que j’arrondirai à 20000 ADU. Pour un APN Canon EOS, on ne remplira que 16383 / 3 = 5461, valeur que j’arrondirai à 5500 ADU.
Bon, maintenant vous vous dites la théorie c’est bien beau, et si on passait à la pratique ! Rien de plus simple avec MaximDL :
1. Allumez votre panneau flat. Si celui-ci est équipé d’un réglage de luminosité, utilisez une valeur moyenne. Cela n’est pas très important pour le moment.
2. Avec MaximDL, shootez votre premier flat avec le filtre de votre choix (luminance par exemple) et le mode bin de votre choix (1×1 par exemple). Pour les APNistes, pas de soucis de filtre ou de Bin. Par exemple, pour un filtre Luminance en Bin 1×1, essayez d’abord avec une durée d’exposition d’environ 0.1s.

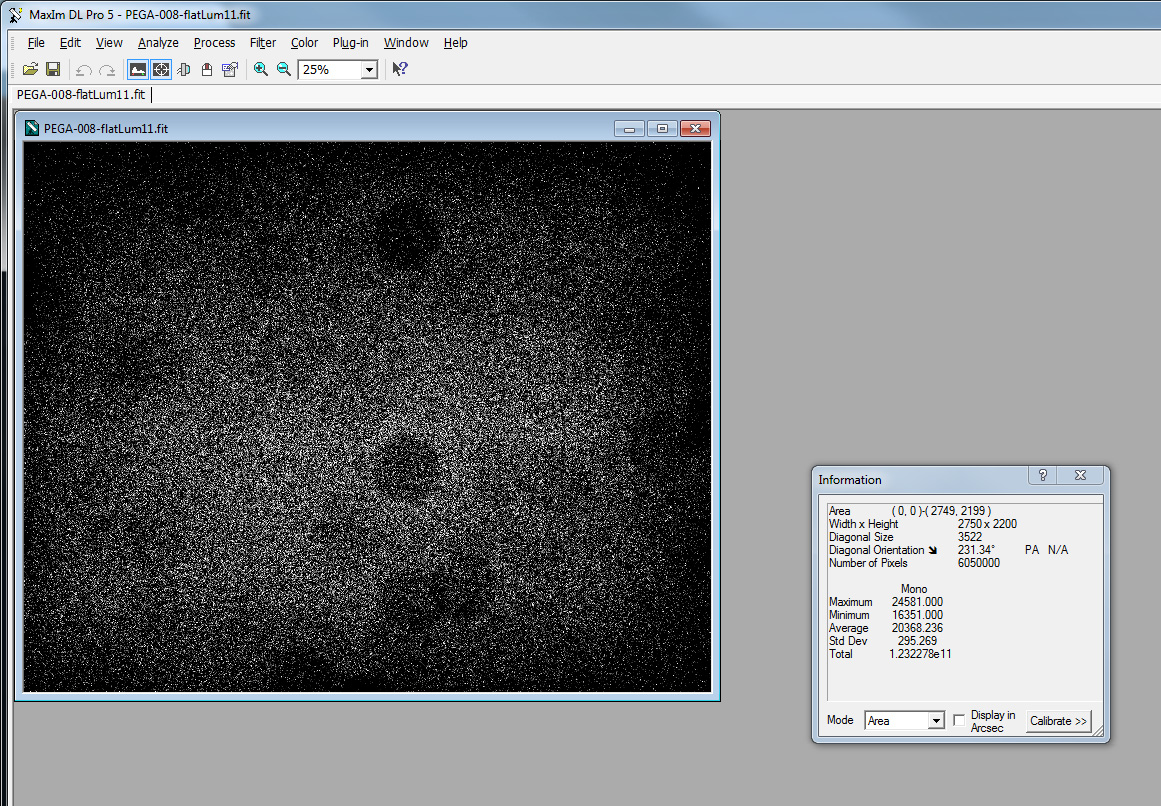

3. Ouvrez la fenêtre « Information » et mettez vous en mode « Area » :

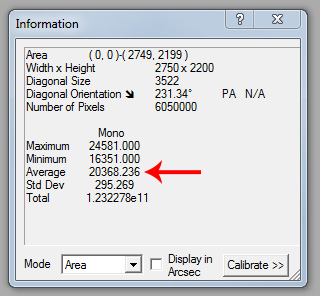

4. La valeur qui nous intéresse s’appelle « Average » :
5. Le but du jeu est maintenant de faire varier la durée de pose afin de vous approcher au maximum des valeurs calculées précédemment, c’est à dire 20000 ADU pour une caméra CCD 16bits ou 5500 ADU pour un APN Canon EOS. Si votre panneau flat possède un réglage de luminosité, je vous conseille de le régler une fois pour toute sur une valeur vous permettant d’atteindre la valeur désirée en luminance Bin 1.1 en 0.1s.
6. En quelques shoots vous devriez rapidement atteindre la valeur désirée. Notée-là et effectuez la même opération pour l’ensemble de vos filtres. Si vous utilisez un APN Canon, je vous recommande de shooter vos flats à 800ISO.
7. Faites au moins 25 flats par filtre et additionnez-les pour créer vos master flats. Personnellement, j’effectue cette opération de prétraitement sur PixInsight. Vous trouverez de très bons tutoriaux vidéos à ce sujet sur le site AIP (cotisation annuelle de 25€).
Comme référence, voici les durées que j’obtiens pour mes différents filtres avec la H694 et mon panneau flat dans l’observatoire :
BIN 1×1 :
LUMINANCE : 0.1s
ROUGE : 0.28s
VERT : 0.29s
BLEU : 0.31s
Ha : 6.6s
SII : 11.1s
OIII : 3.2s
BIN 2×2 :
LUMINANCE : 0.029s
ROUGE : 0.08s
VERT : 0.082s
BLEU : 0.089s
Ha : 2.12s
SII : 3.45s
OIII : 1.17s
