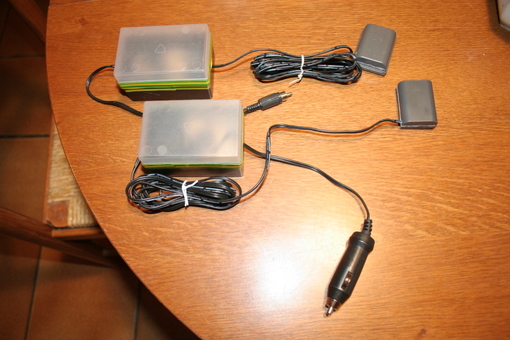

Adaptateur 12V pour Canon 350d !

Les batteries des appareils photo numériques résistent souvent mal aux faibles températures rencontrées la nuit lors d’observations. Elles se déchargent très vite, nous obligeant à travailler sur deux batteries au minimum et à recharger en cours de nuit.

Une autre solution consiste à s’équiper d’un adaptateur secteur comme le Canon ACK-E (environ 60€ dans le commerce), constitué d’une fausse batterie et d’un transformateur. Cette solution est déjà plus intéressante que la première car elle permet d’oublier complètement les soucis de batterie. Cependant, 60€ pour un tel accessoire, personnellement cela me parait abusif ! De plus, en rase campagne il n’est pas facile de trouver une prise de courant sur laquelle se brancher !

La plupart des montures nous obligent déjà à utiliser une source d’alimentation en 12V (souvent une batterie de voiture) et il serait intéressant de concevoir un montage électronique permettant d’utiliser cette source et de rabaisser les 12V à la tension supportée par un APN (environ 8V dans le cas du 350d)!

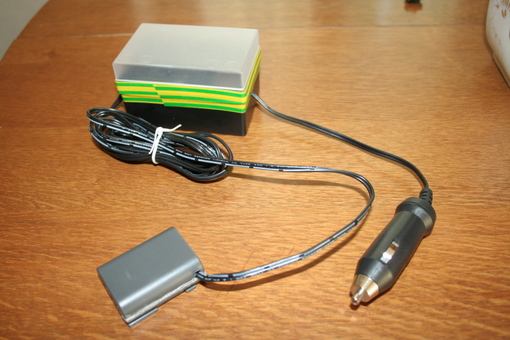

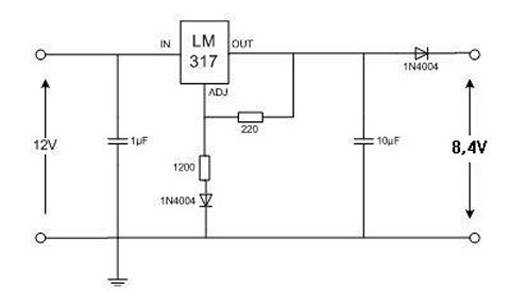

C’est exactement ce que permet de faire le montage suivant pour moins de 2€.

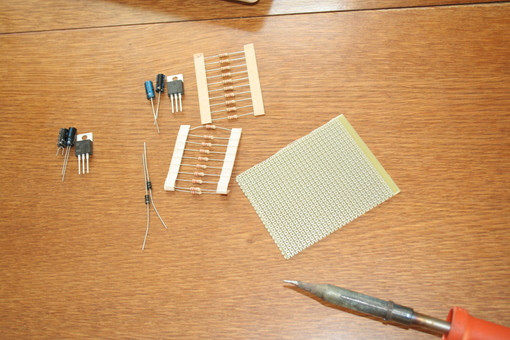

Liste des composants (pour faire votre marché) :

1 x régulateur de tension LM317
1 x condensateur électrochimique 1uF
1 x condensateur électrochimique 10uF
2 x diodes 1N4004
1 x résistance 1200 Ohms
1 x résistance 220 Ohms
1 vielle batterie Canon

Attention : Ce montage n’est compatible qu’avec les Canon 350d, 300d, 400d, 10d, 20d et 30d. Vérifiez la tension supportée par votre APN avant de le raccorder à ce montage et adaptez-le si nécessaire besoin.

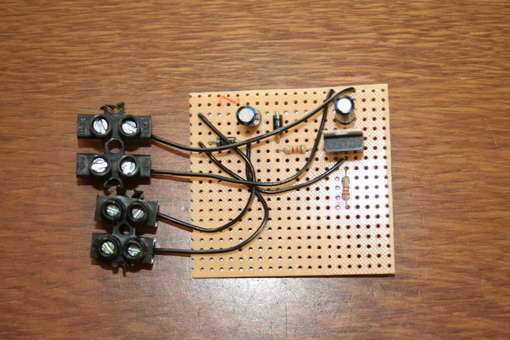

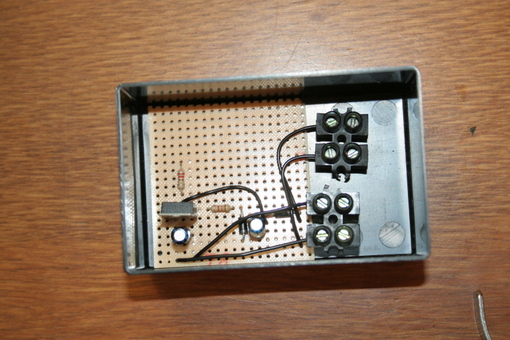

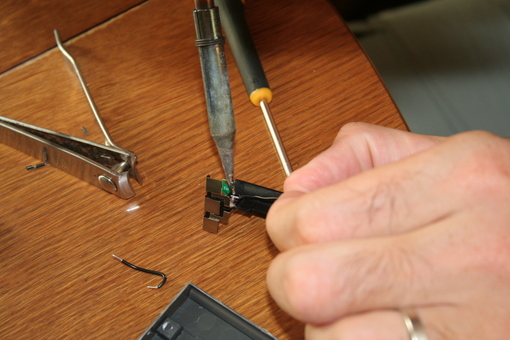

Ce montage ne nécessite que très peu de matériel, un peu de temps et un bon fer à souder.

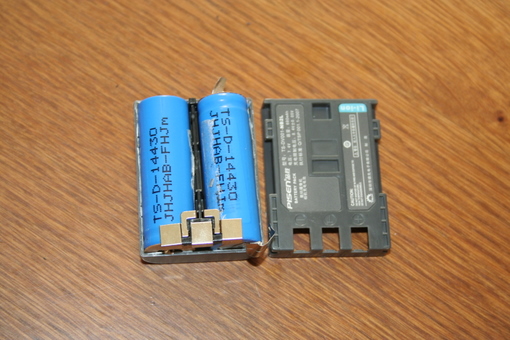

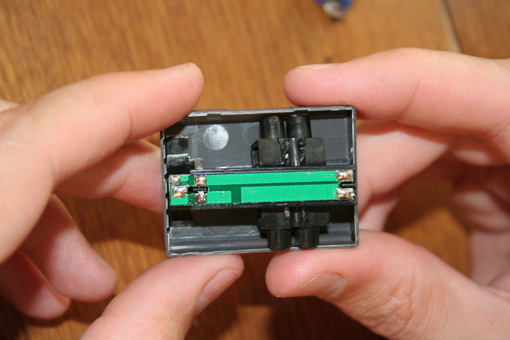

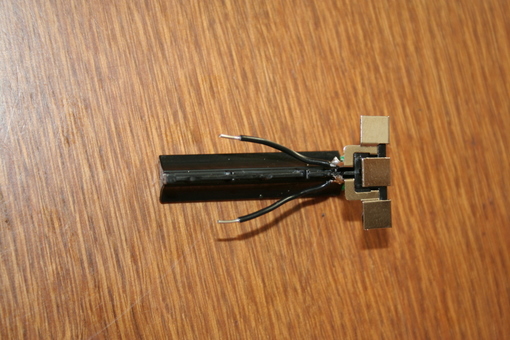

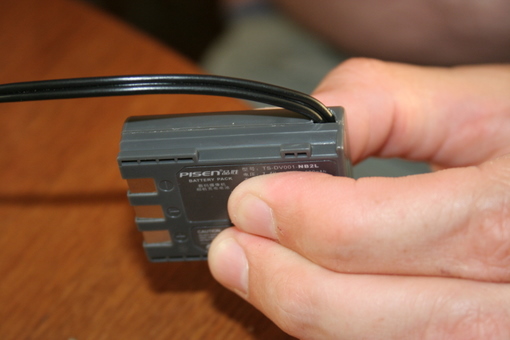

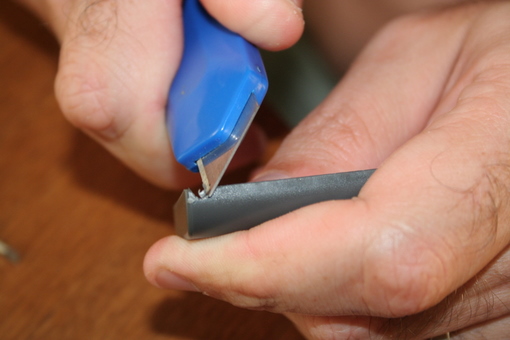

Pour raccorder la sortie de ce montage à un APN il faut récupérer une vielle batterie pour APN (ou en acheter une pas chère, sans marque) puis la démonter à l’aide d’un cutter pour ne conserver que la coque et les contacts (attention à ne pas mettre les batteries en court-circuit si elles sont pleines, elles risqueraient de prendre feu).
